Сегодня рентгенография является неотъемлемой частью диагностики в медицине. В стоматологии этот метод позволяет проводить комплексную диагностику зубочелюстной системы, планирование комплексного лечения, а также контроль проведённого лечения.
Каждый из нас время от времени сталкивается с затруднениями при чтении снимков.
Самая частая причина – это искажение истинных размеров и соотношения объектов. Такие искажения являются следствием неправильного расположения объекта относительно излучателя и датчика. Иными словами, это проблемы позиционирования.
В приведённом ниже материале мы отобразили самые частые случаи ошибок при проведении панорамных рентгеновских исследований, а главное, мы показали как их избежать.

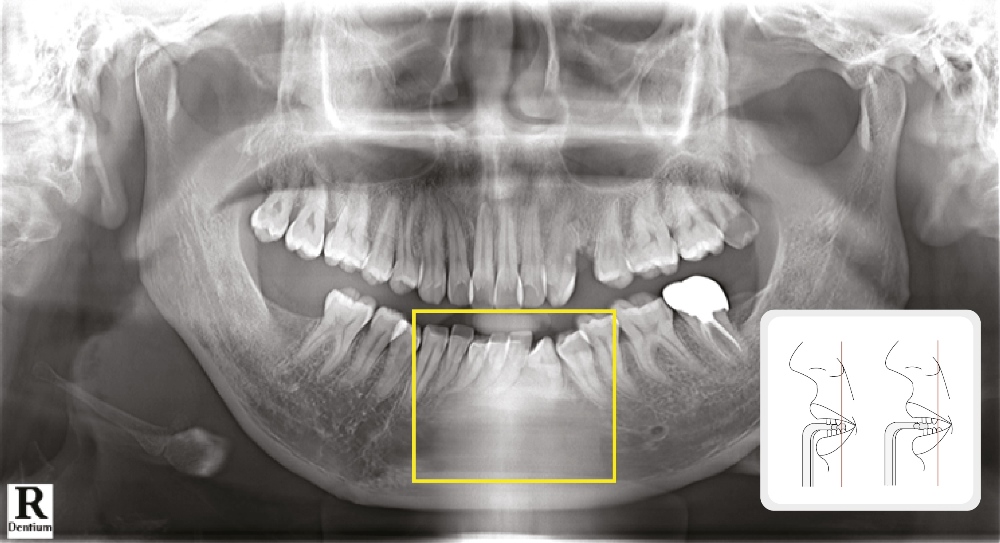

Уменьшенное изображение фронтального отдела
из-за расположения клыкового луча дистально
ОШИБКА: При позиционировании пациента клыковый луч был выставлен дистальнее относительно центра клыка.
КОРРЕКТНО: Необходимо отрегулировать положение луча так, чтобы он приходился точно на центр клыка.
Увеличенное изображение переднего участка
из-за расположения клыкового луча проксимально
ОШИБКА: При позиционировании пациента клыковый луч был выставлен проксимальнее относительно центра клыка.
КОРРЕКТНО: Необходимо отрегулировать положение луча так, чтобы он приходился точно на центр клыка.

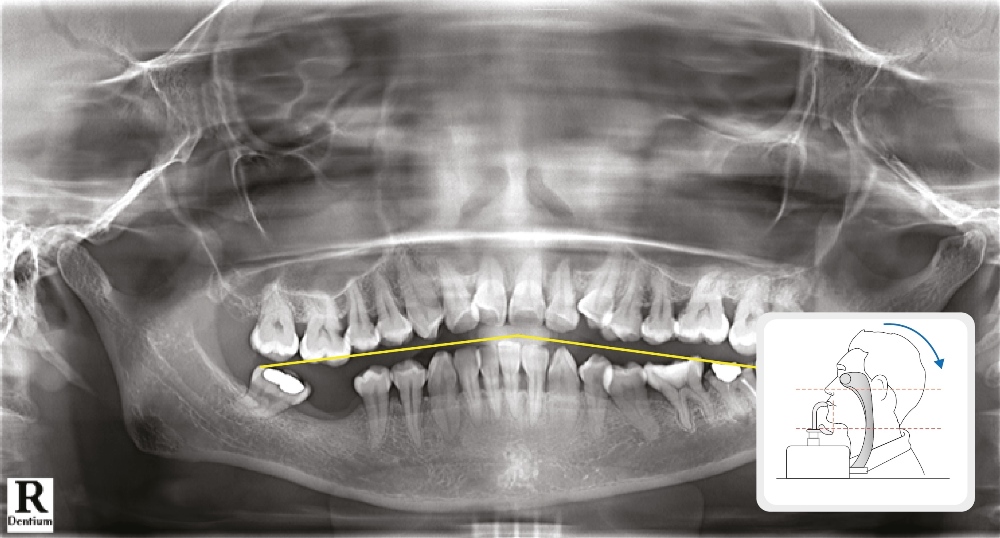

Искажённое изображение
из-за неверного выравнивания головы
ОШИБКА: При позиционировании голова пациента была наклонена вперёд.
КОРРЕКТНО: Необходимо отрегулировать положение головы пациента и горизонтального луча так, чтобы луч был направлен перпендикулярно франкфуртской горизонтали.
Увеличенное изображение переднего участка
из-за расположения клыкового луча проксимально
ОШИБКА: При позиционировании голова пациента была запрокинута назад.
КОРРЕКТНО: Необходимо отрегулировать положение головы пациента и горизонтального луча так, чтобы луч был направлен перпендикулярно франкфуртской горизонтали.

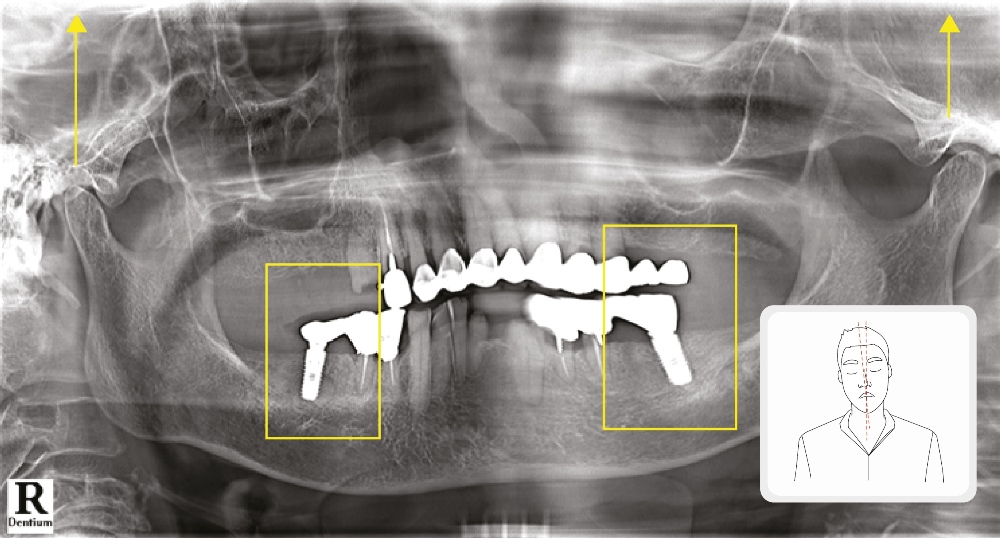

Искажённое изображение
из-за асимметричного расположения головы
ОШИБКА: При позиционировании голова пациента наклонена в сторону.
КОРРЕКТНО: Необходимо отрегулировать положение головы пациента относительно вертикального луча, а среднесагитальная плоскость должна быть перпендикулярна полу.

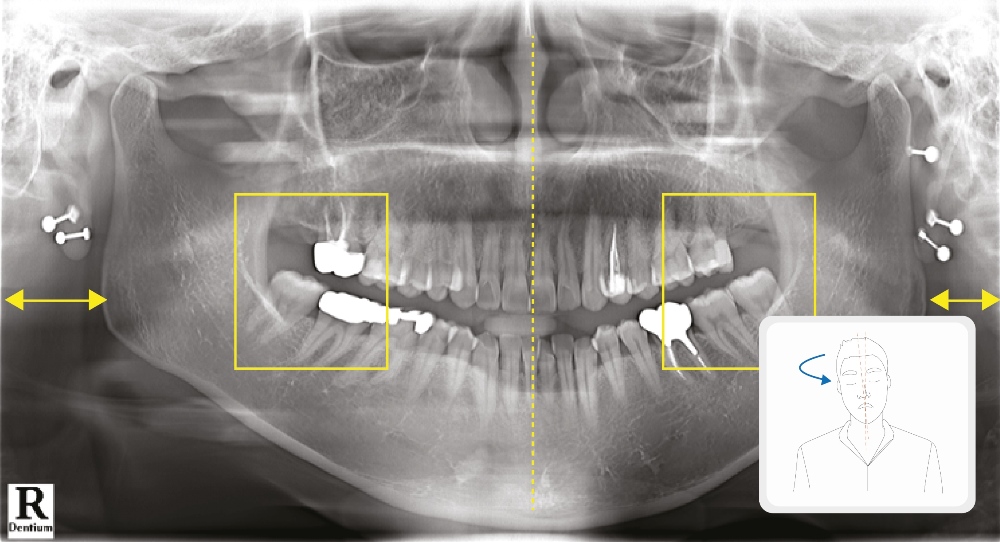

Искажённое изображение
из-за асимметричного расположения головы
ОШИБКА: При позиционировании голова пациента повернута и наклонена в сторону.
КОРРЕКТНО: Необходимо отрегулировать положение головы пациента относительно вертикального луча, а среднесагитальная плоскость должна быть перпендикулярна полу

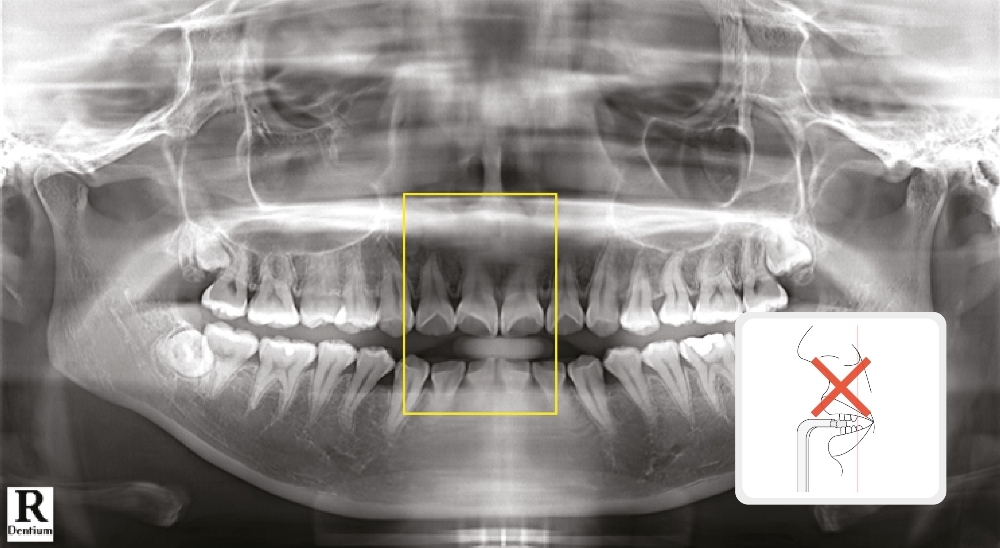

Искажённое изображение
из-за неправильного прикусывания прикусной вилки
ОШИБКА: При позиционировании пациента неверно прикушена прикусная вилка.
КОРРЕКТНО: Необходимо отрегулировать положение головы пациента так, чтобы фронтальные зубы были спозиционированы в центраторе прикуса, который расположен на прикусной вилке.
Искажённое изображение
из-за не снятых металлических украшений перед съёмкой
ОШИБКА: Перед проведением исследования не сняты металлические серьги.
КОРРЕКТНО: Перед съёмкой необходимо попросить пациента снять все металлические аксессуары с головы и шеи, а также съёмные ортопедические конструкции и ортодонтические аппараты.
